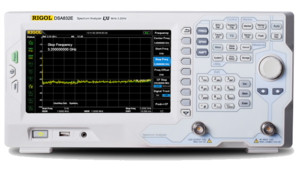

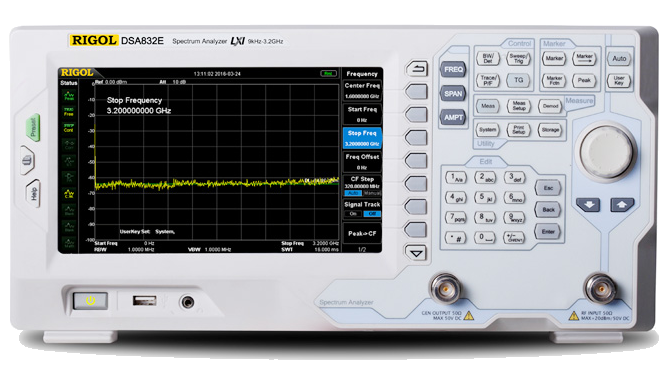

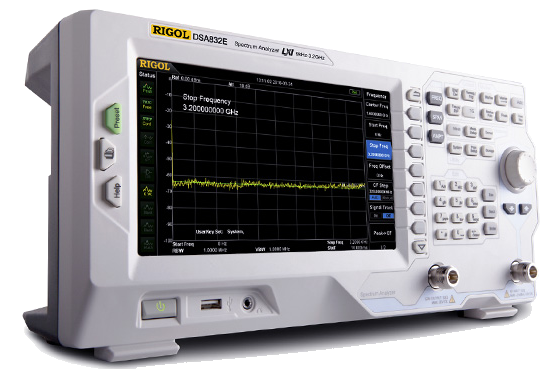

Анализатор спектра Rigol DSA832E-TG

  • Полностью цифровые ПЧ фильтры
  • Диапазон частот DSA832E-TG:  9 кГц - 3.2 ГГц
  • -148 дБм – минимальный отображаемый средний уровень шумов (DANL), типовое
  • -90 дБн/Гц – минимальный фазовый шум (типовое) при отстройке от несущей 10 кГц
  • Погрешность по амплитуде <1.0 дБ
  • 10 Гц - минимальное разрешение по частоте полосы пропускания (RBW)
  • Следящий генератор до 3.2 ГГц (DSA832E-TG)
  • Встроенный предусилитель (опция)
  • Расширенный набор измерительных функций (опция)
  • Набор фильтра электромагнитных помех и квази-пикового детектора (опция)
  • Набор для измерения КСВН (опция)
  • Программное обеспечение для компьютера PC (опция)
  • Набор для обучения RF TX/RX Training Kit (опция)
  • Широкий выбор ВЧ-принадлежностей (опция): кабели, адаптеры, аттенюаторы, направленный ответвитель и т.п.
  • Широкий выбор интерфейсов – LAN, USB-host, USB-device, а также опция – GPIB.
  • Широкоэкранный 8 дюймовый дисплей (800×480)
  • Компактный дизайн и малая масса


Сравнительная таблица

ХарактеристикиDSA1030DSA1030ADSA832EDSA832
Диапазон частотыот 9 кГц до 3 ГГцот 9 кГц до 3 ГГцот 9 кГц до 3.2 ГГцот 9 кГц до 3.2 ГГц
Фазовый шум SSB (отстройка от несущей 10 кГц)меньше -80 дБн/Гцменьше -88 дБн/Гцменьше -90 дБн/Гцменьше -98 дБн/Гц
Наилучшее разрешение по частоте RBW (-3 дБ)100 Гц10 Гц10 Гц10 Гц
Разрешение по видео частоте VBW (-3 дБ)от 1 Гц до 3 МГц, с шагом 1, 3, 10от 1 Гц до 3 МГц, с шагом 1, 3, 10от 1 Гц до 3 МГц, с шагом 1, 3, 10от 1 Гц до 3 МГц, с шагом 1, 3, 10
Минимальный отображаемый средний уровень шумов (DANL)меньше -138 дБм (типовое)меньше -148 дБм (типовое)меньше -151 дБм (типовое)меньше -151 дБм (типовое)
Погрешность измерения амплитудыменьше 1.5 дБ (типовое)меньше 1.0 дБ (типовое)меньше 1.0 дБ (типовое)меньше 0.8 дБ (типовое)
Дисплей8.5 дюймов WVGA8.5 дюймов WVGA8 дюймов WVGA8 дюймов WVGA
ИнтерфейсыLAN (LXI), USB Host, USB Device, VGA, USB-GPIB (опция)LAN (LXI), USB Host, USB Device, VGA, USB-GPIB (опция)LAN (LXI), USB Host, USB Device, USB-GPIB (опция)LAN (LXI), USB Host, USB Device, USB-GPIB (опция)



ОСОБЕННОСТИ:

10 Гц – наилучшее разрешение по частоте RBW

10 Гц – наилучшее разрешение по частоте RBW
Установка минимального разрешения по частоте RBW позволяет легко зарегистрировать два соседних сигнала отличающихся только на 10 Гц.



Функция нулевой полосы обзора

Функция нулевой полосы обзора
Возможность выделения огибающей сигнала путем демодуляции AM при нулевой полосе обзора.



Функция формирования таблицы максимумов

Функция формирования таблицы максимумов
Позволяет сформировать таблицу, отображающую перечень до 10 максимумов с их параметрами (частота и амплитуда).


130 дБм – отображаемый средний уровень шумов (DANL)

-130 дБм – отображаемый средний уровень шумов (DANL)
Отображаемый средний уровень шумов (DANL) -130 дБм (с предусилителем -148 дБм) позволяет измерять низкоуровневые сигналы.



-90 дБн/Гц – фазовый шум (типовое) при отстройке от несущей 10 кГц

-90 дБн/Гц – фазовый шум (типовое) при отстройке от несущей 10 кГц
Низкий фазовый шум сигнала с одной боковой полосой позволяет легко измерять соседний низкоуровневый сигнал.



Набор для измерения КСВН (опция)

Набор для измерения КСВН (опция)
Для анализатора спектра со следящим генератором (модель с индексом "-TG" в наименовании) RIGOL может поставить набор для измерения КСВН. В набор входит измерительный мост КСВН.



Мощное программное обеспечение (опция)

Мощное программное обеспечение (опция)
Программное обеспечение Ultra Spectrum позволяет с помощью персонального компьютера выполнять дистанционное управление и настройку любого анализатора спектра RIGOL, загружать в компьютер и анализировать данные измерений, выполняемых данным прибором. Программное обеспечение предоставляет мощный аппарат визуализации спектрограмм, например, график-"водопад".



Функция программного обеспечения для поиска источника электромагнитного  излучения

Функция программного обеспечения для поиска источника электромагнитного излучения
Набор для этой функции поможет инженерам быстро локализовать проблемный участок в исследуемом изделии, а также выполнять оперативный контроль изделий в рамках проверки ЭМС.

9 172,80 руб.
