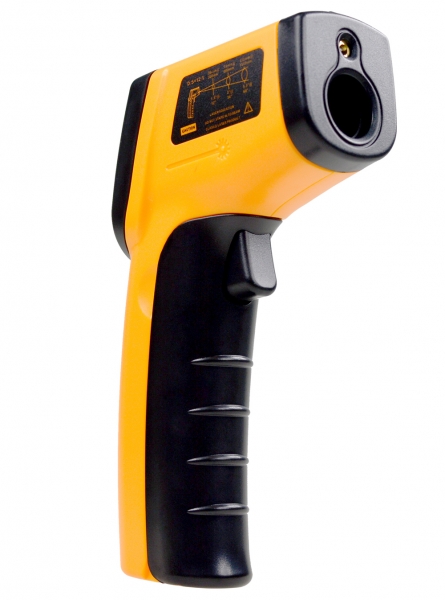

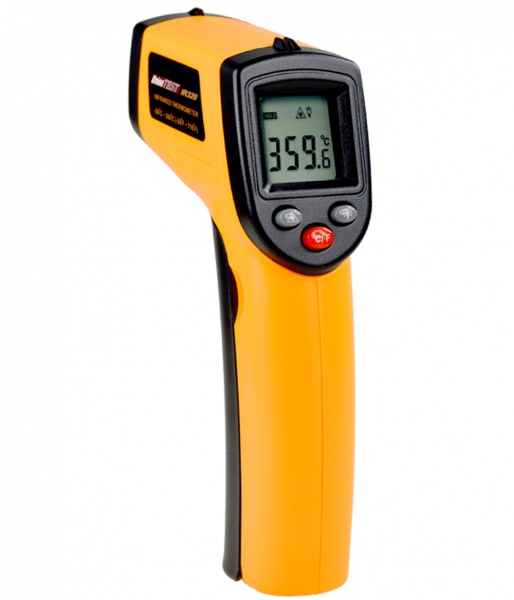

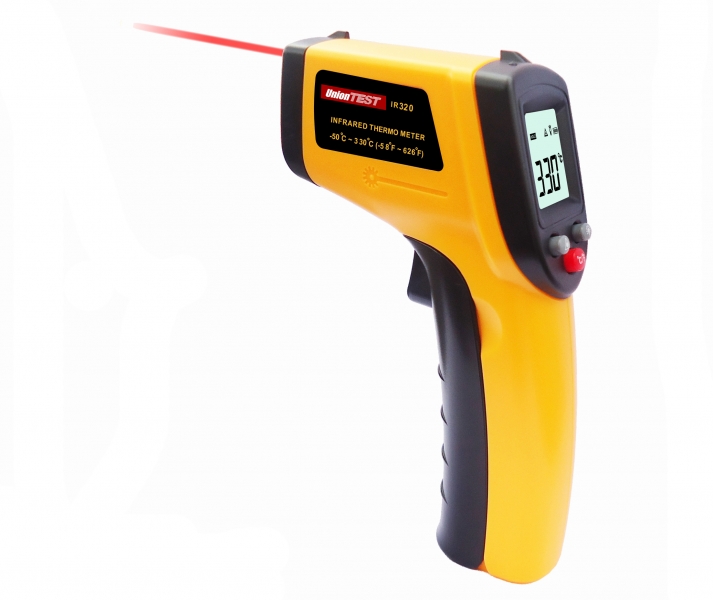

Дистанционный измеритель температуры (пирометр) UnionTEST IR320
- Измерение в °С и °F
- Температура UnionTEST IR320: -50°С ~ 330°С: ±1.5% или ±1.5°С
- Разрешающая способность 0.1°С / 0.1°F
- Автоматический выбор диапазона
- Лазерный целеуказатель
- Оптическое разрешение: 12:1
- Время отклика не более 0.5 с
- Автоматическое удержание показаний AUTO HOLD после отпускания кнопки измерений
- Коэффициент излучения измеряемых поверхностей 0.95
- Подсветка дисплея
- Автоматическое выключение питания
- Индикатор разряда батареи
- Габариты UnionTEST IR320: 146x90x37 мм, вес 115 г
- Питание UnionTEST IR320: 2 батареи AAA 1.5 В
Инфракрасный (ИК) термометр позволяет бесконтактно, быстро и безопасно измерять температуру поверхности опасных, высокотемпературных или труднодоступных объектов. Этот прибор состоит из оптической системы, датчика температуры, усилителя сигнала, схемы обработки сигнала и ЖК-дисплея. Оптическая система собирает ИК излучение, испускаемое объектом измерения, и фокусирует его на датчик температуры, который затем преобразует его в электрический сигнал. Пройдя через усилитель и схему его обработки, сигнал преобразуется в цифровую форму, а результат измерения отображается на ЖК-дисплее.
ОСОБЕННОСТИ UNIONTEST IR320
- Переключаемая шкала показания °С/°F
- Встроенный лазерный прицел
- Автоматическая фиксация показания
- Подсветка ЖК-дисплея
- Автоматическое выключение питания через 7 секунд
- Малый вес и простое управление
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UNIONTEST IR320
Диапазон температуры | -50~330 ºC (-58~626 ºF) |
Погрешность | 0~330 ºC (32~626 ºF) ±1.5 ºC (±2.7 ºF) или±1.5 % (большее из значений); -50~0 ºC (-58~32 ºF)±3 ºC (±5 ºF) |
Разрешение | 0.1 ºC или 0.1 ºF |
Воспроизводимость | 1 % или 1 ºC |
Скорость реакции | 500 мс, при отклике 95 % |
Спектральная чувствительность | 8~14 мкм |
Коэффициент черноты | 0.95, фиксированный |
D:S | 12:1 |
Температура эксплуатации | 0~40 ºC (32~104 ºF) |
Отн. влажность при эксплуатации | 10~95 %, без конденсации, до 30 ºC(86 ºF) |
Температура хранения | -20~60 ºC (-4~140 ºF) |
Питание | элемент 1.5 В, тип AAA – 2 шт. |
Время непрерывной работы от щелочной батареи (типовое) | 12 ч (без лазера) |
Масса | 115 г |
Размеры | 146 x 90 x 37 мм |
Что такое коэффициент излучения?
Для обычного пользователя коэффициент излучения мало что говорит. Тем не менее о нём необходимо знать когда приходится пользоваться пирометром.
Итак, коэффициент излучения тела (степень черноты) - ε отображает отношение энергии теплового излучения тела, к излучению 'абсолютно черного тела' при той же температуре. Коэффициент излучения абсолютно черного тела ε = 1. Иными словами, коэффициент излучения отображает способность объекта поглощать и излучать ИК-энергию.
Если пользователь пирометром установил коэффициент, значение которого превышает действительное значение, то значение температуры, полученное пирометром, будет ниже реального, при условии что температура объекта выше температуры окружающей среды. Чем ниже коэффициент излучения, тем выше отражательная способность объекта, которая, к слову, так же негативно влияет на достоверность результатов измерений.
Но не все так грустно, ведь большинство окружающих нас объектов имеют коэффициент излучения близкий к 0,95 (керамика, пластмассы, дерево, глина, бумага, вода, продукты питания и пр.) поэтому нет необходимости в дополнительной корректировке пирометра для измерения температуры данных объектов.
Только в том случае, если возникает необходимость измерения температуры объекта, поверхность которого металлическая - обязательно необходимо внести корректировку коэффициента излучательной способности для выполнения достоверных измерений.
Замечу, что важным является именно поверхность объекта, объект может быть изготовленным из платмассы, а покрыт тонким слоем алюминия. В этом случае коррекция необходима.
Очень часто пирометры используют для контроля температуры труб отопления которые выполнены из стали, но и здесь к коррекции прибегать врядли прийдется, ведь как правило такие трубы или окрашены или их поверхность покрыта слоем оксида, пыли и грязи.
Как было отмечено в большинстве случаев не приходится что-то корректировать, для выполнения правильных измерениq достаточно только не превысить расстояние до объекта измерения. Как расчитать такое расстояние - нужно воспользоваться значением оптического разрешения. В связи с этим функциональность многих пирометров не предполагает какой либо коррекции, по умолчанию установлен "средний" коэффициент 0,95.
В случае работы с металлами необходимо пользоваться специальной таблицей где приведены коэффициенты излучательной способности для наиболее распостранённых металлов и неметаллов.
Для таких измерений используют пирометры функциональность которых предполагает коррекцию коэффициента степени черноты.
