ГлавнаяВиртуальные приборыOWON → Осциллограф-приставка к персональному компьютеру OWON VDS6102

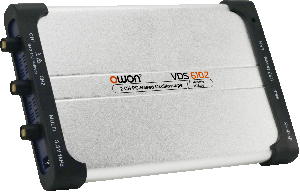

Осциллограф-приставка к персональному компьютеру OWON VDS6102

  • Полоса пропускания осциллографа: 100 МГц
  • 2 канала, дополнительный канал внешней синхронизации
  • Частота выборки в реальном времени: 1 ГГц
  • Разрешение 8 бит
  • Глубина памяти 10М
  • Коэффициент вертикального отклонения: 5 мВ/дел ~ 5 В/дел
  • Коэффициент развертки: 2 нс/дел ~ 100 с/дел
  • Типы развертки: авто, ждущий, однократный
  • Режимы синхронизации: по фронту, по видеосигналу (PAL, SECAM, NTSC- поле/строка), по скорости нарастания, по длительности импульса, поочередный запуск каналов
  • Курсорные измерения (ΔU, Δt)
  • Сравнение сигнала с предварительно заданной маской
  • Автоматические измерения 20 параметров, встроенный частотомер
  • Математические функции: сложение, вычитание, умножение, деление, инверсия, БПФ
  • Генератор
  • Максимальное входное напряжение: 40 В (DC+AC, пик-пик)
  • Одновременное отображение результатов БПФ или режима X-Y и сигнала
  • Автоматическая установка оптимального режима развертки и синхронизации
  • Программное обеспечение с русскоязычным интерфейсом (Windows XP/Vista/7/8 (32/64 бит))
  • Интерфейсы OWON VDS6102: USB2.0, LAN, Wi-Fi (опционально)
  • Питание: адаптер 5 В/1.5 А
  • Габариты OWON VDS6102: 190х120х18 мм, вес 300 г

Подробная спецификация


МодельVDS6102VDS6152VDS6102AVDS6152A
Полоса пропускания100 МГц150 МГц100 МГц150 МГц
Число входов2 + 1 (генератор)
Макс. частота дискретизации1 Гвыб/с
Время нарастания≤3.5 нс≤2.3 нс≤3.5 нс≤2.3 нс
Коэффициент развертки5 нс/дел~100 с/дел, с шагом из ряда 1-2-5
Режимы регистрацииобычный, пиковый детектор, усреднение
Максимальная длина записи10М
Связь входаоткрытый вход (DC), закрытый вход (AC), заземление
Входное сопротивление1 МОм ± 2%,параллельно с 15 пФ ± 5 пФ
Вертикальное отклонение2 мВ/дел~5 В/дел
Вертикальное разрешение (АЦП)8 бит14 бит
Макс. входное напряжение40 Впик-пик (постоянное+переменное)
Коэффициенты ослабления пробника1X, 10X, 100X, 1000X
Взаимовлияние каналов50 Гц: 100:1, 10 МГц: 40:1
Тип интерполяцииSin(x)/x
Диапазон смещения±2 В (2 мВ/дел – 50 мВ/дел);
±20 В (100 мВ/дел – 500 мВ/дел);
±40 В (1 В/дел – 5 В/дел)
Низкочастотный предел для закрытого входа≥5 Гц (на входе BNC, уровень -3 дБ)
Тип запуска по фронту (Edge), по видеосигналу (Video), по скорости нарастания (Slope), по длительности импульса (Pulse)
Стандарты видеосигналаNTSC, PAL и SECAM
Режим запускаавто, ждущий, однократный
Режим XYполоса пропусканияполная полоса
разность фаз±3 градуса
Автоматические измеренияамплитудное значение напряжения (Vpp), максимальная амплитуда напряжения (Vmax), минимальная амплитуда напряжения (Vmin), напряжение, соответствующее вершине прямоугольного импульса (Vtop), напряжение, соответствующее основанию прямоугольного импульса (Vbase), амплитуда импульса (Vamp), среднее значение напряжения (Vavg), среднеквадратическое значение напряжения (Vrms), выброс на вершине прямоугольного импульса (Overshoot), выброс в паузе прямоугольного импульса (Preshoot), частота (Freq), период (Period), длительность фронта импульса (Rise Time), длительность среза прямоугольного импульса (Fall Time), задержка между фронтами сигналов разных каналов (Delay A→B), задержка между срезами сигналов разных каналов (Delay A→B), длительность положительного импульса (+Width), длительность отрицательного импульса (-Width), коэффициент заполнения для положительного импульса (+Duty), коэффициент заполнения для отрицательного импульса (-Duty)
Коммуникационные интерфейсы USB (Type-C), LAN; Wi-Fi (опционально)
Потребляемая мощностьменьше 8 Вт
Размеры190x120x18 (мм)
Массаоколо 0.38 кг



Встроенный генератор сигналов
Стандартные сигналыСинусоидальный (0.1 Гц - 5 МГц), прямоугольный (0.1 Гц - 200 кГц), треугольный (1 Гц - 10 кГц), импульсный (1 Гц - 10 кГц)
Макс. частота5 МГц
Макс. частота дискретизации25 Мвыб/с
Число каналов1
Вертикальное разрешение8 бит
Амплитуда10 мВпик-пик - 5 Впик-пик
Смещение по пост. току±2.5 В
Выходное сопротивление50 Ом (типовое)



888,00 руб.
