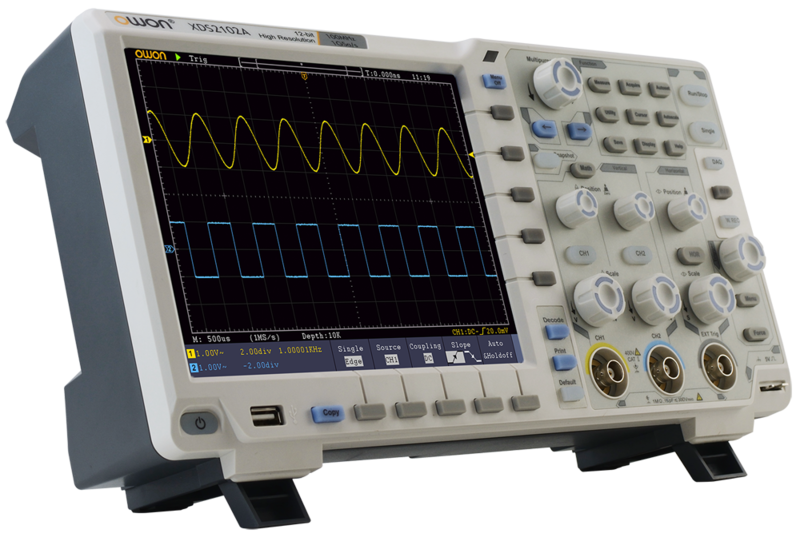

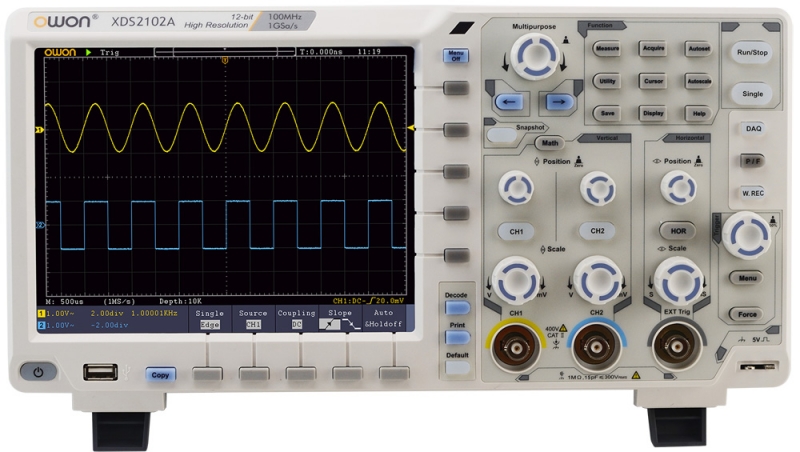

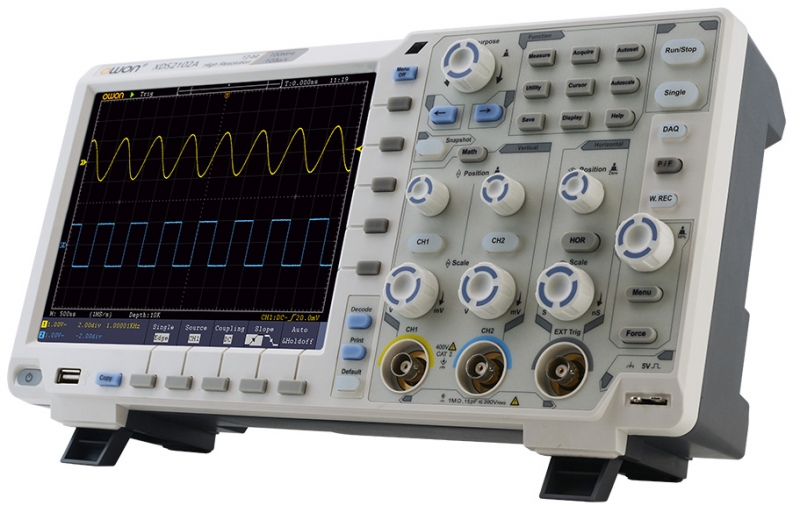

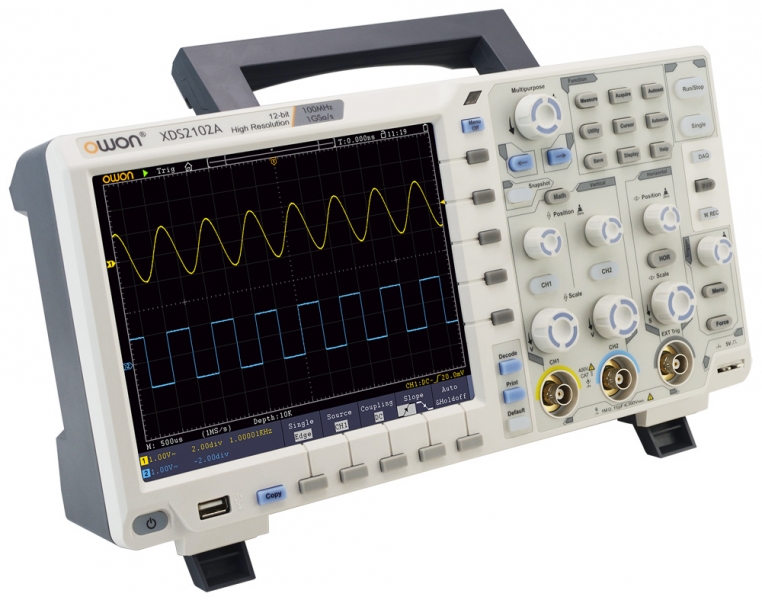

Осциллограф цифровой OWON XDS2102AV многофункциональный

  • Полоса пропускания осциллографа Owon XDS2102AV: 100 МГц
  • Макс. частота дискретизации в реальном времени: 1 ГГц
  • Количество каналов: 2
  • Глубина памяти 20M, вертикальное разрешение 12 бит
  • Чувствительность осциллографа: 1 мВ/дел - 10 В/дел
  • Коэффициент развертки: 2 нс/дел ~ 1000 с/дел
  • Максимальная скорость регистрации до 55 000 осциллограмм в секунду
  • Сохранение во внутреннюю память: 100 осциллограмм (запись/чтение)
  • Сбор данных: выборка, пиковый детектор, усреднение
  • Возможные режимы синхронизации: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по импульсу нетипичной амплитуды, по заданному окну, по лимиту времени, по номеру фронта, по совпадению с логическим шаблоном, по данным протоколов I²C, RS232, SPI и CAN
  • протоколы RS232, SPI, I2C, CAN включены в стандартную комплектацию!
  • Типы развертки: авто, норм, однократный
  • Дополнительный внешний вход синхронизации (External)
  • Интерполяция sin(x)/x, режим растяжки окна (ZOOM)
  • Автоматические измерения 28 параметров, встроенный частотомер
  • Курсорные измерения (ΔU, Δt)
  • Математические функции: сложение, вычитание, умножение, деление, FFT
  • Дисплей: цветной LCD 800x600, диагональ 20 см.

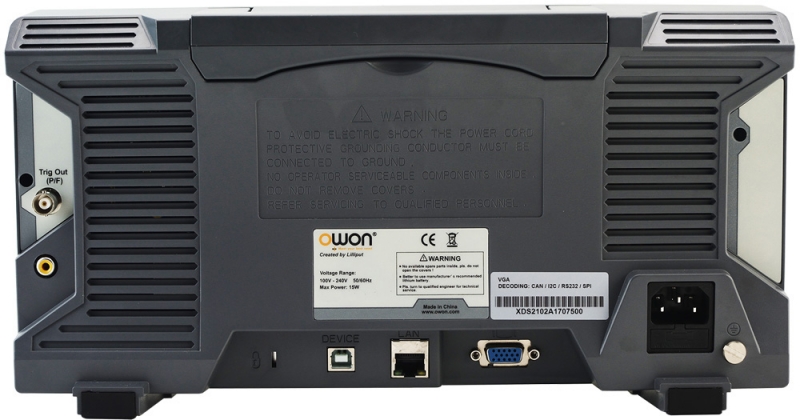

  • Широкий набор интерфейсов: USB host, USB device, порт USB для принтера PictBridge, LAN.
  • Порт VGA – лучшее решение для передачи видео на внешний монитор и обучающих демонстраций

Особенности цифрового осциллографа OWON XDS2102A

12-бит АЦП высокого разрешения, более детальное восстановление формы сигнала
20 млн. отсчетов – длина записи и 55 тыс. осциллограмм в секунду – скорость обновления осциллограмм
Низкий уровень шума, диапазон коэффициента вертикального отклонения 1 мВ/дел.–10 В/дел.
Широкие возможности запуска и функция декодирования последовательных шин (протоколы RS232, SPI, I2C, CAN включены в стандартную комплектацию!)
Поддержка системы команд дистанционного управления SCPI и LabVIEW
Ультратонкий дизайн корпуса, экономия пространства на рабочем месте
Широкий набор интерфейсов: USB host, USB device, порт USB для принтера PictBridge, LAN
Порт VGA – лучшее решение для передачи видео на внешний монитор и обучающих демонстраций
8 дюймов ЖК-дисплей высокого разрешения 800 x 600

1. 12-битное высокое вертикальное разрешение, 8 дюймовый большой TFT дисплей

Осциллографы Owon серии XDS2000 имеют 12-бит АЦП, что повышает точность в 16 раз по отношению к 8-битным осциллографам. Это делает результат измерения более четким, позволяет выявить короткую импульсную помеху на фоне шума, а также удовлетворяет требованию измерения высокой точности.

Например:

При регистрации одного и того же сигнала 12-битный АЦП позволяет показать больше деталей формы сигнал, тогда как при 8-битном АЦП осциллограмма становится расплывчатой. 12-битный АЦП позволяет выполнить точное измерение значения уровня сигнала. Таким образом, осциллограф может обнаружить изменение сигнала на 1 мВ, в то время как обычный осциллограф (8-бит АЦП) может обнаружить изменение только на 10 мВ.

2. Максимальная скорость обновления осциллограмм 55 тыс. осциллограмм в секунду.

3. Функция декодирования шин SPI/I2C/RS232/CAN в базовой комплектации осциллографа.

Функции декодирования последовательных шин, включая RS232, I2C, SPI и CAN теперь поставляются в базовой комплектации осциллографа!

4. Осциллограф Owon XDS2102A имеет длину записи 20 млн. точек в базовой комплектации.

5. Шум нулевой линии осциллографа Owon XDS2102A очень низкий, всего 3 маленьких деления при 1 мВ/дел. Это позволяет измерять очень маленький сигнал.

1 124,00 руб.
