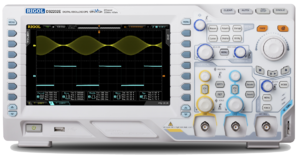

Осциллограф цифровой RIGOL DS2202E

Цифровой осциллограф Rigol DS2202E обладает рядом отличительных особенностей, среди которых можно выделить низкий уровень шума, расширенные возможности по запуску, возможность синхронизации и декодирования последовательных шин (I²C, RS-232, SPI, CAN, LIN и др.).

В цифровом осциллографе Rigol DS2202E используется оригинальная инновационная технология UltraVision компании Rigol, которая сочетает в себе большую длину записи осциллограммы, превосходную скорость захвата осциллограмм, удобную навигацию по захваченному сигналу. В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала.

Широкая функциональность при невысокой цене делают цифровой осциллограф Rigol DS2202E универсальным инструментом для разработки, диагностики и отладки цифровых и аналоговых устройств.

Технические характеристики

Характеристика

Значение

Полоса пропускания

200 MГц

Количество каналов

2 + внешний запуск

Регистрация

Режим

Обычный
Пиковый детектор 500 пс
Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)

Макс. дискретизация (реальное время)

1 Гвыб/с на канал

Режим высокого разрешения

12 бит при ≥5 мкс/дел @ 1 Гвыб/с

Вход

Связь по входу

открытый, закрытый, земля

Входной импеданс

1 MОм ±2% || 16 пФ ±3 пФ
или 50 Ом ±1,5%

Учет ослабления пробников

0,01х-1000х с шагом 1-2-5

Максимальное входное напряжение

300 Вскз CAT I, 100 Вскз CAT II

Ограничение полосы пропускания

20 МГц, 100 МГц, полный диапазон

Параметры
горизонтальной системы

Скорость захвата осциллограмм

50000 осц./с

Интерполяция

(sin x)/x

Глубина записи

28 М точек

Коэффициент развертки

2 нс/дел ~ 1000 с/дел, с шагом 1~2~5

Погрешность временной базы

±25 ppm

Максимальная задержка

Пред-запуск: ≥ 1 ширины экрана
Пост-запуск: 1 с....100000 с

Режимы

Y-T, X-Y, самописец, задержка

Параметры вертикальной системы

Вертикальное разрешение

8 бит

Вертикальное отклонение

500 мкВ/дел ~ 10 В/дел (1 MОм)
500 мкВ/дел ~ 1 В/дел (50 Ом)

Диапазон смещения

Для импеданса 50 Ом
±2 В (500 мкВ/дел ~ 50 мВ/дел),
±10 В (51 мВ/дел ~ 200 мВ/дел),
±12 В (205 мВ/дел ~ 1 В/дел)

Для импеданса 1 МОм
±2 В (500 мкВ/дел ~ 50 мВ/дел),
±10 В (51 мВ/дел ~ 200 мВ/дел),
±50 В (205 мВ/дел ~ 1 В/дел)
±100 В (2,05 В/дел ~ 10 В/дел )

Полоса пропускания для аналогового периодического сигнала

200 МГц

Полоса пропускания для однократного сигнала

Полный диапазон

Низкочастотный предел

≤5 Гц ( на входе BNC)

Время нарастания

≤1,8 нс (типичное)

Погрешность коэф. усиления

±2%

Погрешность смещения

±0,1 дел ±2 мВ ±1% смещения

Изоляция между каналами

≥40 дБ

Измерения

Курсорные

ручные (ΔV, ΔT, 1/ΔT), слежение, авто

Автоматические

Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑, Delay A→B↓, Phase A→B↑, Phase A→B↓

Отображение

5 измерений одновременно

Статистика

Среднее, максимальное, минимальное, девиация, количество измерений

Частотомер

встроенный, 6 разрядов

Математические операции

A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции

FFT окна

прямоугольник, Hanning, Blackman, Hamming

Логические операции

AND, OR, NOT, XOR

Математические функции

Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent

Декодирование

Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция), CAN (опция), LIN (опция)

Система запуска

Характеристики

Значене

Диапазон уровня запуска

Внутренний

±5 делений от центра экрана

EXT

±4 В

Режим запуска

Авто, обычный, одиночный

Фильтрация

Срез ФВЧ (75 кГц), ФНЧ (75 кГц)

Блокировка уровня запуска

100 нс ~ 10 с

Чувствительность триггера

1 дел (< 10 мВ); 0,3 дел (>10 мВ)

Запуск по фронту

нарастающий, спадающий, нарастающий&спадающий

Запуск по длительности импульса

условие запуска

положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =

диапазон установок

2 нс ~ 4 с

Запуск по скорости нарастания

условие запуска

положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =

диапазон установок

10 нс ~ 1 с

Запуск по ранту

условие запуска

положительная или отрицательная полярность: >, <, внутри диапазона <>

диапазон установок

2 нс ~ 4 с

Запуск по окну
(опция AT-DS2000A)

Фронт

нарастающий, спадающий, нарастающий & спадающий

Позиция запуска

Вход, выход, время

Ширина окна (время)

16 нс ~ 4 с

Запуск по N фронту
(опция AT-DS2000A)

Тип фронта

нарастающий, спадающий

Время

16 нс ~ 4 с

Номер фронта

1 ~ 65535

Запуск по видеосигналу

Cистема

NTSC, PAL и SECAM

Cтандарт

480P, 576P; 720P, 1080P, 1080i HDTV (опция AT-DS2000A)

Запуск по шаблону

Установка шаблона

H, L, X, нарастающий фронт, спадающий фронт

Запуск по задержке
(опция AT-DS2000A)

Фронт

нарастающий, спадающий

Условие задержки

>, <, внутри интервала<>, вне интервала ><

Длительность задержки

2 нс ~ 4 с

Запуск по истечении времени (TimeOut)
(опция AT-DS2000A)

Фронт

нарастающий, спадающий, нарастающий & спадающий

Установка времени

16 нс ~ 4 с

Запуск по длительности события
(опция AT-DS2000A)

Установка

H, L, X

Условие запуска

>, <, внутри интервала<>

Длительность

2 нс ~ 4 с

Запуск Установка / Удержание (Setup / Hold)

Фронт

нарастающий, спадающий

Установка

H, L

Время установки

2 нс ~ 1 с

Время удержания

2 нс ~ 1 с

RS-232 / UART запуск

Полярность

положительная, отрицательная

Условие запуска

Start, Error, Check Error, Data

Скорость

2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, 230400bps, 460800bps, 921600bps, 1Mbps, User

Разрядность

5 bit, 6 bit, 7 bit, 8 bit

I²C запуск

Условие запуска

Start, Restart, Stop, Missing Ack, Address, Data, A&D

Разрядность адреса

7 бит, 10 бит

Диапазон

0 ~ 127, 0 ~ 1023

Длина

1 ~ 5 байт

SPI запуск

Условие

TimeOut

Значение удержания

100 нс ~ 1 нс

Разрядность

4 бит ~ 32 бит

Установка

H, L, X

USB запуск
(опция AT-DS2000A)

Скорость сигнала

низкая, полная

Условие запуска

SOP, EOP, RC, Suspend, ExitSuspend

CAN запуск
(опция CAN-DS2000A)

Тип сигнала

Rx, Tx, CAN_H, CAN_L, Differential

Условие запуска

SOF, EOF, Frame Type, Frame Error

Скорость

10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User

Точки сэмплирования

5% ~ 95%

Тип фрейма

Data, Remote, Error, OverLoad

Тип ошибки

Bit Fill, Answer Error, Check Error, Format Error, Random Error

LIN запуск
(опция CAN-DS2000A)

Версия

1.X, 2.X, Both

Условие запуска

Sync, Identifier, Data, ID&Data, Wakeup, Sleep, Error

Скорость

19200 bps, 10417 bps, 9600 bps, 4800 bps, 2400 bps, 1200 bps, User

ID диапазон

0 ~ 63

Тип сравнения

=, ≠, <, >, ≤, ≥

Длина данных

1 ~ 8

Уровень

H, L

Тип ошибки

Sync, Even-Odd, Checksum

Основные технические характеристики

Дисплей

Тип дисплея

диагональ 8" (203 мм) , ЖК, TFT матрица

Разрешение дисплея

800 (по горизонтали) × 480 (по вертикали) точек

Количество цветов

160 000 цветов

Послесвечение

мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно

Выход для компенсации пробника

Выходное напряжение (типичное)

амплитуда 3 Вп-п

Частота (типичное)

Меандр 1 кГц

Интерфейс

Стандартный

USB Host (поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut / PassFail)

Принтер

PictBridge

Питание

Напряжение

100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II

Потребляемая мощность

<50 Вт

предохранитель

2 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры

361,6 мм × 179,6 мм × 130,8 мм (Ш*В*Г)

Вес

3,8 кг (4,5 кг с упаковкой)

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе нашей компании.

Стандартная комплектация

  • осциллограф
  • осциллографические щупы – 2 шт.
  • сетевой кабель
  • USB кабель для подключения к ПК
  • краткое руководство по эксплуатации

Дополнительная комплектация

  • комплект для монтажа в стойку RM-DS2000A
  • адаптер USB-GPIB
  • сумка для переноски BAG-G1
  • пассивный пробник PVP2350
  • пассивный пробник RP3500A
  • высоковольтный пробник RP1300H
  • токовый пробник RP1001C
  • токовый пробник RP1002C
  • токовый пробник RP1003C
  • токовый пробник RP1004C
  • токовый пробник RP1005C
  • блок питания для токовых пробников RP1000P
  • дифференциальный высоковольтный пробник RP1025D
  • дифференциальный высоковольтный пробник RP1050D
  • дифференциальный высоковольтный пробник RP1100D
  • высоковольтный пробник RP1010H
  • высоковольтный пробник RP1018H
  • адаптер 50 Ом RT50J
  • опция расширенного запуска AT-DS2000A
  • опция декодирования сигналов последовательных шин I2C, RS232, SPI SD-DS2000A
  • опция анализа (запуск + декодирование) сигналов CAN шин CAN-DS2000A
  • комплект опций расширенного запуска и декодирования BND-DS2000A
  • опция для анализа источников питания Ultra Power Analyzer UPA-DS
