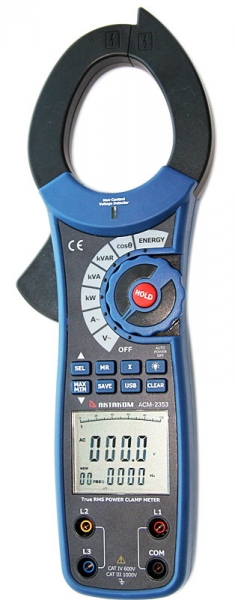

Клещи токовые Актаком АСМ-2353
Профессиональные токовые клещи-ваттметр АКТАКОМ АСМ-2353 используются для анализа однофазных и трёхфазных сбалансированных нагрузок. Токовые клещи-ваттметр АСМ-2353 имеют встроенную память, функцию бесконтактного определения напряжения. Наличие USB интерфейса позволяет передавать данные измерений в компьютер.
Особенности
- ЖКИ: двухстрочный; 4 разряда; подсветка; аналоговая шкала
- Охват до 55 мм
- Измерение истинных среднеквадратичных значений тока и напряжения (Ture RMS)
- Анализ однофазных и трёхфазных сбалансированных нагрузок
- Измерение активной, реактивной и полной мощности; коэффициента мощности и энергии
- Функция удержания текущих, минимальных и максимальных значений (HOLD/MIN/MAX)
- Автовыбор диапазона
- Бесконтактный датчик напряжения (NCV)
- Ручное сохранение и чтение записей из памяти (99 ячеек)
- USB-интерфейс
- Индикатор перегрузки
- Автоотключение питания
- Двойная изоляция корпуса АКТАКОМ АСМ-2353
- Высокая категория защиты CAT IV 600 V / CAT III 1000 В
Технические характеристики
| Функция | Диапазон | Погрешность |
|---|
| ТОКОВЫЕ КЛЕЩИ |
| Переменный ток | 40 А / 100 А / 400 А / 1000 А | ±(2,0% + 5 е.м.р.) |
| Переменное напряжение | 15 В / 100 В / 300 В / 750 В | ±(1,2% + 5 е.м.р.) |
| Частота | 20 Гц...200 Гц | ±(0,5% + 5 е.м.р.) |
| ВАТТМЕТР |
| Активная мощность | 0,60 кВт...750,0 кВт | ±(3,0% + 5 е.м.р.) |
| Реактивная мощность | ≤15 В / <1000А | 0,60 квар...15 квар | ±(4,0% + 20 е.м.р.) |
| >15 В / <1000А | 15 квар...750,0 квар | ±(4,0% + 5 е.м.р.) |
| Полная мощность | 0,60 кВА...750 кВА | ±(3,0% + 5 е.м.р.) |
| Коэффициент мощности | 0,3...1 | ±(2,0% + 20 е.м.р.) |
| Фазовый угол | 0°...90° | ±2° |
| Энергия | 1...9999 кВтч | ±(3,0% + 2 е.м.р.) |
Общие характеристики
- Габаритные размеры: 295х100х46 мм
- Масса: 537 г
- Габаритные размеры в упаковочной таре 170х70х330, вес 0,9 кг.
Таблицы погрешностей
Переменное напряжение
Переменный ток
| Диапазон | Разрешение | Погрешность | Абсолютная погрешность | Значение-погрешность | Значение | Значение+погрешность |
|---|
| 1000 А | 0.1 А | ±(2%+5 е.м.р.) | ±20.498 А | | | |
Частота
| Диапазон | Разрешение | Погрешность | Абсолютная погрешность | Значение-погрешность | Значение | Значение+погрешность |
|---|
| 200 Гц | 1 Гц | ±(0.5%+5 е.м.р.) | ±5.995 Гц | | | |
Активная мощность
| Диапазон | Разрешение | Погрешность | Абсолютная погрешность | Значение-погрешность | Значение | Значение+погрешность |
|---|
| 100 кВт | 0.01 кВт | ±(3%+5 е.м.р.) | ±3.0497 кВт | | | |
| 750 кВт | 0.1 кВт | ±(3%+5 е.м.р.) | ±22.997 кВт | | | |
Реактивная мощность
| Диапазон | Разрешение | Погрешность | Абсолютная погрешность | Значение-погрешность | Значение | Значение+погрешность |
|---|
| 100 квар | 0.01 квар | ±(3%+5 е.м.р.) | ±3.0497 квар | | | |
| 750 квар | 0.1 квар | ±(3%+5 е.м.р.) | ±22.997 квар | | | |
Полная мощность
| Диапазон | Разрешение | Погрешность | Абсолютная погрешность | Значение-погрешность | Значение | Значение+погрешность |
|---|
| 100 кВА | 0.01 кВА | ±(3%+5 е.м.р.) | ±3.0497 кВА | | | |
| 750 кВА | 0.1 кВА | ±(3%+5 е.м.р.) | ±22.997 кВА | | | |
Стандартная комплектация
- Токовые клещи
- Измерительные провода (чёрн., красн., син., желт.) - 4 шт.
- Зажимы типа «крокодил» (чёрн., красн., син., желт.) - 4 шт.
- Измерительные щупы (красн., чёрн.) - 2 шт.
- Оптический USB-кабель
- Мягкий кейс для переноски
- Батарея на 9 В
- Руководство по эксплуатации АКТАКОМ АСМ-2353
- Программное обеспечение ACMM Программное обеспечение AKTAKOM Clamp Meter Monitor
