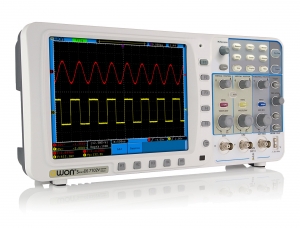

Осциллограф OWON SDS7102V Цифровой
- Полоса пропускания осциллографа Owon SDS7102V: 100 МГц
- Макс. частота дискретизации в реальном времени: 1 ГГц
- Количество каналов: 2
- Глубина памяти 10M, вертикальное разрешение 8 бит
- Чувствительность осциллографа: 2 мВ/дел - 10 В/дел
- Сохранение во внутреннюю память: 15 осциллограмм (запись/чтение)
- Сбор данных: выборка, пиковый детектор, усреднение
- Синхронизация: по фронту, по видео (PAL, SECAM, NTSC- поле/строка), по длительности импульса, по скорости нарастания, поочередный запуск каналов
- Типы развертки: авто, норм, однократный
- Дополнительный внешний вход синхронизации (External)
- Интерполяция sin(x)/x, режим растяжки окна (ZOOM)
- Кадровый регистратор (запись/воспроизведение до 1000 осциллограмм с интервалом 1 мс-1000 с)
- Автоматические измерения 20 параметров, встроенный частотомер
- Курсорные измерения (ΔU, Δt)
- Математические функции: сложение, вычитание, умножение, деление, FFT
- Дисплей: цветной TFT 800×600, диагональ 20 см
- Интерфейсы Owon SDS7102V: USB device, USB host, LAN, встроенный VGA
- Батарейное питание (опция)
- Габариты Owon SDS7102V: 340×155×70 мм, масса 1.82 кг
Особенности и область прменения:
- Наличие большой глубины записи - 10М
- Кадровый регистратор до 1000 осциллограмм
- Широкий цветной TFT экран диагональю 20 см
- Встроенный интерфейс VGA позволяет выводить картинку на экраны дисплея или телевизора
- Наличие батарейного отсека - дополнительная возможность использования прибора в полевых условиях.
- Широкие возможности по исследованию сигналов и удобная навигация
- Малый вес - не превышает 2 кг.
- Область применения: научные, исследовательские и конструкторские лаборатории, мастерские по техобслуживанию и ремонту электронной техники, профильные учебные заведения.
Комплект поставки:
1. Осциллограф Owon SDS7102V
2. Техописание
3. Диск с ПО
4. Кабель USB
5. Делители (1:10) - 2 шт.
6. Шнур питания
