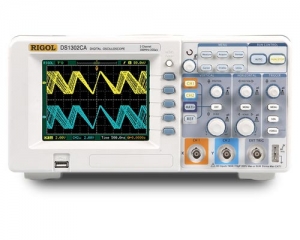

ОСОБЕННОСТИ RIGOL DS1302CA- Максимальная частота дискретизации осциллографа в реальном времени до 2 Гвыборок/с .
- Полоса пропускания осциллографа DS1302CA до 300 МГц
- Разнообразные режимы запуска: по фронту, видео, ширине импульса, по наклону фронта, поочередной
- Яркий ЖК TFT дисплей с 64К цветами
- Компактный, легкий, занимает мало места на столе
- Обеспечивает совместимость с генераторами сигналов RIGOL серии DG по формату данных
- Скорость захвата осциллограмм до 2000 в секунду.
- Встроенный USB–хост позволяет подключить флеш-память, USB принтер и осуществить обновление микропрограммы прибора.
РАСШИРЕННЫЕ ВОЗМОЖНОСТИ ОСЦИЛЛОГРАФА RIGOL DS1302CA- Максимальная частота дискретизации осциллографа в реальном времени до 2 Гвыборок/с, максимальная эквивалентная частота дискретизации до 50 Гвыборок /с, полоса пропускания 300 МГц, которая позволяет достоверно захватывать сигналы в реальном времени и наблюдать неуловимо изменяющиеся детали периодических сигналов.
- Скорость захвата до 2000 сигналов/с
- Компактный, легкий, занимает мало места на столе
- Яркий ЖК TFT дисплей с 64К цветами
- Объем памяти осциллографа: 10000 точек (1 канал), 5000 точек (2 канала)
- Режим запуска: по фронту, видео, по длине импульса, наклону фронта, поочередной.
- Настраиваемая чувствительность запуска: эффективная фильтрация шума в сигнале запуска предотвращает ложные запуски
- 20 автоматических измерений
- Курсорные измерения в режимах: ручной, трэк и автоматические измерения
- Математические функции осциллографа RIGOL DS1302CA: сложение, вычитание, умножение, инвертирование, БПФ (FFT)
- Специальный цифровой фильтр и режим покадровой записи осциллограмм
- Встроенный аппаратный частотометр
- 2 канала и внешний запуск. Полоса: 300 МГц
- Стандартный интерфейс: USB , RS-232; USB хост, поддержка устройства памяти USB и принтера USB.
- Тестирование «годен / негоден» в стандартной комплектации, с гальванически изолированным выходом.
- Многоязычный интерфейс, встроенная система помощи
ФУНКЦИИ ЗАПУСКА ОСЦИЛЛОГРАФА RIGOL DS1302CA- Настраиваемая чувствительность запуска
- Эффективно фильтрует шум от сигнала запуска и позволяет предотвратить ложный запуск настройкой чувствительности запуска.
- Поочередной запуск
- Дисплей с двумя временными развертками, аналогичный ранее применяемым режимам в аналоговых осциллографах RIGOL, позволяет наблюдать два несинхронных сигнала.
- Запуск по наклону фронта
- Запуск по заданному пользователем уровню наклона восходящего или нисходящего фронта сигнала
- Запуск по условию регистрации восходящего или нисходящего фронта сигнала
- В основном используется для наблюдения периодических сигналов для построения глазковой диаграммы. Этот режим обычно имеется в продвинутых осциллографах.
ВОСПРОИЗВЕДЕНИЕ СИГНАЛА- Осциллографы RIGOL серии DS 1000 CA можно напрямую подключать к функциональным генераторам произвольной формы серии DG 1000 A. При подключении к встроенному USB порту серии DS 1000 CA генераторы DG могут воспроизводить осциллограммы сохраненные на осциллографе, что очень удобно для имитационных испытаний.
- Передача сигналов с осциллоскопа серии DS 1000 A на генератор DG через USB порт.
- Захват осциллограмм DS1000A
- Восстановление сигнала
ЭРГОНОМИКА- Яркость осциллограмм
- Настраиваемая яркость осциллограмм, более эффективный дисплей для отображения сигналов
- Файловая система
- Легкая в обращении, поддерживает устройство памяти USB
- Встроенная система помощи
- Держите текущую клавишу осциллографа 3 секунды для вхождения в систему помощи
|
|
|
|
